يعد سمك بطانة الكتلة الجافة عاملاً حاسماً يؤثر بشكل كبير على الأداء والمتانة والسلامة لمختلف الأفران الصناعية ومعدات الصهر. كمورد محنك لكتلة الصدم الجافلقد شهدت بنفسي أهمية الالتزام بالمعايير المناسبة لسمك البطانة. في هذه المدونة، سوف أتعمق في المعايير والاعتبارات الأساسية لتحديد السُمك المناسب لبطانة كتلة الدك الجافة.
فهم دور البطانة الجافة للصدمات

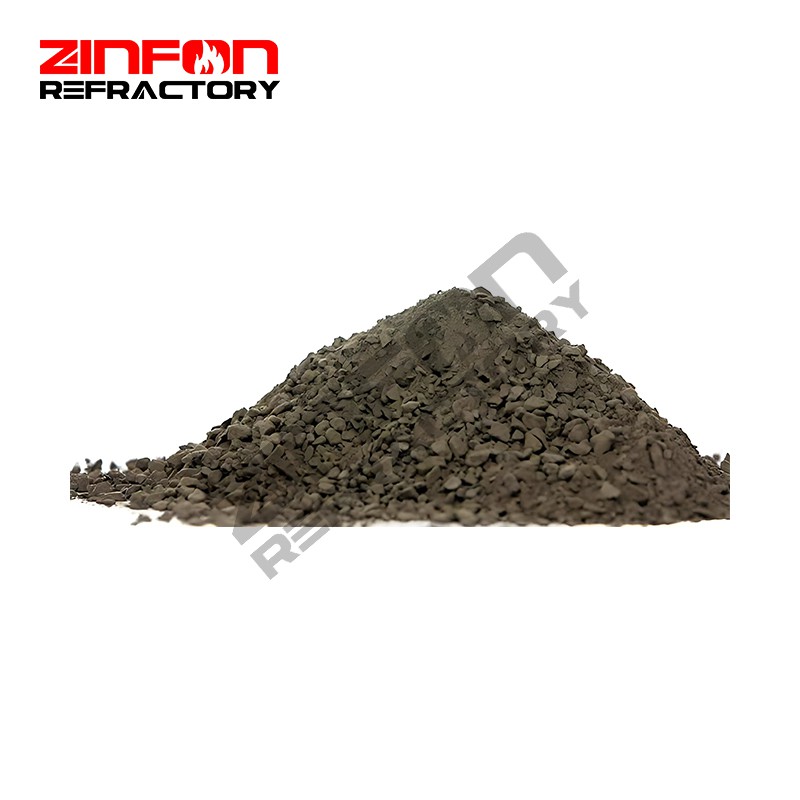

كتلة الدك الجافة عبارة عن مادة حرارية متجانسة تستخدم لتبطين الجزء الداخلي من الأفران والمغارف وغيرها من الأوعية ذات درجة الحرارة العالية. إنه يوفر حاجزًا وقائيًا بين المعدن المنصهر أو البيئة ذات درجة الحرارة العالية وهيكل الفرن. يجب أن تتحمل البطانة الضغوط الحرارية والميكانيكية والكيميائية الشديدة. يمكن لبطانة كتلة الدك الجافة المصممة جيدًا والمثبتة بشكل صحيح أن تطيل عمر خدمة المعدات، وتحسن كفاءة الطاقة، وتضمن جودة المنتج.
العوامل المؤثرة على سمك بطانة كتلة الدك الجافة
1. نوع الفرن والتطبيق
أنواع مختلفة من الأفران لها متطلبات مميزة لسمك البطانة. على سبيل المثال، تتطلب أفران الحث، والتي تستخدم على نطاق واسع لصهر المعادن، بطانة يمكنها تحمل دورات التسخين والتبريد السريعة. يتراوح سمك بطانة كتلة الدك الجافة في فرن الحث عادةً من 50 مم إلى 200 مم، اعتمادًا على حجم الفرن ونوع المعدن الذي يتم صهره.
في المقابل، تحتاج أفران القوس، التي تولد درجات حرارة عالية جدًا من خلال الأقواس الكهربائية، إلى بطانات أكثر سمكًا. يمكن أن يصل سمك البطانة في أفران القوس إلى 300 مم أو أكثر لحماية غلاف الفرن من الحرارة الشديدة والتآكل الناتج عن الخبث المنصهر.
2. درجة حرارة التشغيل
تعتبر درجة حرارة التشغيل القصوى للفرن عاملاً حاسماً في تحديد سمك البطانة. تتطلب درجات الحرارة المرتفعة بطانات أكثر سمكًا لمنع انتقال الحرارة إلى هيكل الفرن. على سبيل المثال، في فرن يعمل عند درجات حرارة أعلى من 1600 درجة مئوية، قد تكون بطانة كتلة الدك الجافة السميكة ضرورية لضمان العزل الحراري ومنع فشل البطانة المبكر.
3. تآكل المعادن والخبث
يمكن أن يتسبب نوع المعدن الذي يتم صهره وتكوين الخبث في حدوث تآكل كبير في البطانة. يمكن للمعادن ذات التفاعلية العالية، مثل الألومنيوم والمغنيسيوم، أن تتفاعل مع المواد المقاومة للحرارة، مما يؤدي إلى التآكل السريع للبطانة. في مثل هذه الحالات، يتم استخدام بطانة أكثر سمكًا أو كتلة صدم جافة أكثر مقاومة للتآكل، مثلكتلة صدم الزركونيوم كورومدوم، قد تكون مطلوبة.
4. حجم الفرن
تتطلب الأفران الأكبر حجمًا عمومًا بطانات أكثر سمكًا للحفاظ على السلامة الهيكلية. يؤدي الحجم المتزايد للمعدن المنصهر والمساحة السطحية الأكبر لجدران الفرن إلى تعريض البطانة لمزيد من الضغط. ونتيجة لذلك، يجب زيادة سمك البطانة بشكل متناسب لضمان الحماية الكافية.
معايير الصناعة والمبادئ التوجيهية
هناك العديد من المعايير والمبادئ التوجيهية الصناعية التي تقدم توصيات بشأن سمك بطانة كتلة الدك الجافة. وتستند هذه المعايير إلى أبحاث واسعة النطاق وخبرة عملية في مجال الهندسة الحرارية.
معايير ASTM
قامت الجمعية الأمريكية للاختبارات والمواد (ASTM) بتطوير سلسلة من المعايير المتعلقة بالمواد المقاومة للحرارة وتطبيقاتها. تغطي هذه المعايير جوانب مثل خصائص المواد وإجراءات التثبيت ومراقبة الجودة. في حين أن ASTM لا تحدد سمك البطانة الدقيق لجميع أنواع الأفران، إلا أنها توفر إرشادات عامة حول متطلبات أداء البطانات المقاومة للحرارة.
توصيات الشركة المصنعة
باعتبارنا موردًا لكتلة الدك الجافة، فإننا نقدم توصيات مفصلة حول سمك البطانة المناسب بناءً على التطبيق المحدد وظروف التشغيل للفرن. يأخذ خبراؤنا الفنيون في الاعتبار عوامل مثل نوع الفرن، ودرجة حرارة التشغيل، والتركيب المعدني، وخصائص الخبث لتحديد سمك البطانة الأمثل.
حساب سمك البطانة الأمثل
يعد حساب سمك البطانة الأمثل عملية معقدة تتطلب فهمًا شاملاً لظروف تشغيل الفرن وخصائص كتلة الدك الجافة. فيما يلي الخطوات العامة المتبعة في الحساب:
1. تحديد التدفق الحراري
التدفق الحراري هو معدل انتقال الحرارة عبر البطانة. ويمكن حسابها باستخدام قانون فورييه للتوصيل الحراري، الذي يأخذ في الاعتبار اختلاف درجات الحرارة عبر البطانة، والتوصيل الحراري لكتلة الدك الجافة، وسمك البطانة.
2. فكر في التمدد الحراري
تتوسع كتلة الصدم الجافة عند تسخينها. يجب مراعاة معامل التمدد الحراري للمادة لمنع تشقق البطانة وتشظيها. يجب مراعاة التمدد الحراري المناسب في تصميم البطانة.
3. تقييم معدل التآكل
يجب تقدير معدل تآكل البطانة بسبب ملامسة المعدن والخبث. ويمكن القيام بذلك من خلال الاختبارات المعملية أو من خلال الرجوع إلى البيانات التاريخية من أفران مماثلة. يجب أن تكون سماكة البطانة كافية لتحمل التآكل المتوقع خلال فترة خدمة الفرن.
أهمية سمك البطانة المناسب
يعد الحفاظ على سمك البطانة المناسب أمرًا ضروريًا للأسباب التالية:
1. السلامة
توفر البطانة السميكة بدرجة كافية حاجزًا موثوقًا به بين المعدن المنصهر وهيكل الفرن، مما يمنع التسربات والمخاطر المحتملة على السلامة. يمكن أن يؤدي سمك البطانة غير الكافي إلى ارتفاع درجة حرارة غلاف الفرن، مما قد يسبب أضرارًا هيكلية ويشكل خطرًا على المشغلين.
2. كفاءة الطاقة
تعمل البطانة المصممة جيدًا بالسمك المناسب على تقليل فقدان الحرارة من الفرن، مما يحسن كفاءة الطاقة. وهذا يؤدي إلى انخفاض استهلاك الطاقة وتوفير التكاليف للعمليات الصناعية.
3. جودة المنتج
يمكن أن يؤثر سمك البطانة على توزيع درجة الحرارة داخل الفرن، مما يؤثر بدوره على جودة المعدن المنصهر. يعد التوزيع الموحد لدرجة الحرارة أمرًا بالغ الأهمية لتحقيق جودة منتج متسقة.
التثبيت ومراقبة الجودة
إن التثبيت الصحيح لبطانة كتلة الدك الجافة لا يقل أهمية عن تحديد السُمك الصحيح. يجب تركيب البطانة وفقًا لتعليمات الشركة المصنعة، والتي تتضمن عادةً خطوات مثل إعداد السطح، وتقنيات الدك، وإجراءات المعالجة.
تعتبر مراقبة الجودة ضرورية أيضًا طوال عملية التثبيت. يجب إجراء عمليات تفتيش منتظمة للتأكد من أن سمك البطانة موحد ويلبي المتطلبات المحددة. ويمكن استخدام طرق الاختبار غير المتلفة، مثل الاختبار بالموجات فوق الصوتية، للكشف عن أي عيوب داخلية في البطانة.
خاتمة
إن تحديد معايير سمك بطانة كتلة الدك الجافة هي عملية متعددة الأوجه تتطلب دراسة متأنية لعوامل مختلفة، بما في ذلك نوع الفرن، ودرجة حرارة التشغيل، وتآكل المعادن والخبث، وحجم الفرن. يعد الالتزام بمعايير الصناعة واتباع توصيات الموردين ذوي الخبرة أمرًا بالغ الأهمية لضمان أداء الأفران الصناعية ومتانتها وسلامتها.
إذا كنت بحاجة إلى كتلة دك جافة عالية الجودة أو كانت لديك أسئلة حول سمك البطانة المناسب لتطبيقك المحدد، فنحن هنا لمساعدتك. يمكن لفريق الخبراء لدينا أن يقدم لك حلولًا ودعمًا مخصصًا لتلبية احتياجاتك الحرارية. اتصل بنا اليوم لبدء مناقشة حول متطلبات الشراء الخاصة بك ودعنا نعمل معًا لتحسين أداء الفرن الخاص بك.
مراجع
- ASTM الدولية. المعايير المتعلقة بالمواد المقاومة للحرارة.
- دليل الهندسة الحرارية، إصدارات مختلفة.
- الأدبيات الفنية المقدمة من الشركات المصنعة للمواد المقاومة للحرارة.
